軸承鏈輪

帶軸承鏈輪是一種在鏈輪輪轂內已經集成了滾動軸承的傳動件。這種設計有助于簡化安裝過程，減少維護，并提高傳動效率。鏈輪的齒形參數符合歐洲DIN標準和美國ANSI標準，可以直接安裝在傳動軸上，無需額外的軸承座和軸承，適用于多種工業應用。

產品手冊索取



產品特點

采用優質C45碳鋼進行沖壓成型。

軸承的滾動體為滾子（如圓柱滾子、圓錐滾子等），承載能力相對較高，常用于承受較大徑向或軸向載荷的地方。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

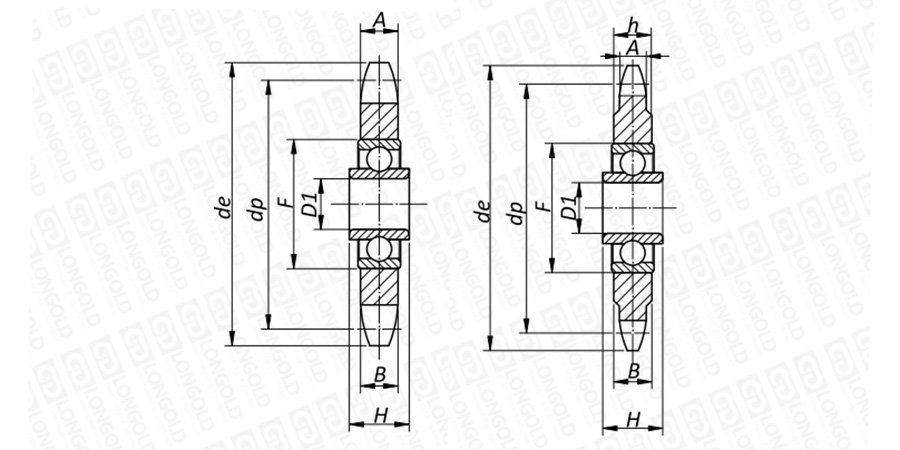

■鏈輪結構詳見如上圖

上圖為軸承鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■鏈輪尺寸表

齒數

鏈輪型號

節距×內寬

外圓直徑

節距圓直徑

鏈輪總厚

軸孔徑

主要尺寸

PDF圖紙

DXF圖紙

P×b1

de

dp

A

D1

F

B

H

h

mm

mm

mm

mm

mm

mm

mm

mm

23

LD-P8×3-23T-TS

8×3

62.15

58.75

2.8

16

40

12

18.3

7

請咨詢

請咨詢

21

LD-P3/8"×7/32"-21T-TS

3/8"×7/32"

68.00

63.90

5.3

16

40

12

18.3

7

18

LD-P1/2"×1/8"-18T-TS

1/2"×1/8"

78.90

73.14

3.0

16

40

12

18.3

7

18

LD-P1/2"×3/16"-18T-TS

1/2"×3/16"

78.90

73.13

4.5

16

40

12

18.3

7

16

LD-P1/2"×5/16"-16T-TS

1/2"×5/16"

69.50

65.10

7.2

16

40

12

18.3

7

18

LD-P1/2"×5/16"-18T-TS

1/2"×5/16"

77.80

73.14

7.2

16

40

12

18.3

7

14

LD-P5/8"×3/8"-14T-TS

5/8"×3/8"

78.00

71.34

9.1

16

40

12

18.3

9

15

LD-P5/8"×3/8"-15T-TS

5/8"×3/8"

83.00

76.36

9.1

16

40

12

18.3

9

17

LD-P5/8"×3/8"-17T-TS

5/8"×3/8"

93.00

86.39

9.1

16

40

12

18.3

9

13

LD-P3/4"×7/16"-13T-TS

3/4"×7/16"

87.50

79.59

11.1

16

40

12

18.3

11

15

LD-P3/4"×7/16"-15T-TS

3/4"×7/16"

99.80

91.63

11.1

16

40

12

18.3

11

12

LD-P1"×17.02-12T-TS

1"×17.02

109.00

98.14

16.2

20

47

14

17.7

16

13

LD-P11/4"×3/4"-13T-TS

11/4"×3/4"

147.80

132.65

18.5

25

52

15

21.0

19


型號表示例


LD
 -
 P8×3
 -
 23T -
 TS


（1）
（2）
（3）


（1）鏈號

（2）節距×鏈條內節內寬

（3）齒數：23齒

（4）軸承鏈輪


鍵槽和功絲規格尺寸


1.鍵槽公差：
JIS鍵：JISB1301-1996 行鍵普通：Js9
舊JIS：JISB1301-1959 兩個平行鍵。


2.鍵槽相位：齒頂中心和鍵中心的相位匹配。


3.止動螺釘的攻絲孔：請參見鍵槽上的軸向A尺寸。

JIS 普通形鍵槽

鍵槽寬度公差 Js9

舊JIS兩種平行鍵

鍵槽寬度公差 E9

適用軸孔徑

鍵槽寬度

鍵槽深度

絲錐尺寸

適用軸孔徑

鍵槽寬度

鍵槽深度

絲錐尺寸

KW

KH

MX

KW

KH

MX

mm

mm

mm

mm

22 ≤ d＜30

8

3.3

M6

22 ≤ d＜30

7

3

M6

30 ≤ d＜38

10

3.3

M8

30 ≤ d＜40

10

3.5

M8

38 ≤ d＜44

12

3.3

40 ≤ d＜50

12

3.5

44 ≤ d＜50

14

3.8

50 ≤ d＜60

15

5

50 ≤ d＜58

16

4.3

M10

60 ≤ d＜70

18

6

M10

58 ≤ d＜65

18

4.4

70 ≤ d＜80

20

6

M12

65 ≤ d＜75

20

4.9

M12

80 ≤ d＜95

24

8

75 ≤ d＜85

22

5.4

95 ≤ d＜110

28

9

M16

85 ≤ d＜95

25

5.4

M16

110 ≤ d＜125

32

10

M20

95 ≤ d＜110

28

6.4

125 ≤ d＜140

35

11

110 ≤ d＜130

32

7.4

M20

140 ≤ d＜160

38

12

130 ≤ d＜150

36

8.4

160 ≤ d＜180

42

13

150 ≤ d＜170

40

9.4

180 ≤ d＜200

45

14

M24

170 ≤ d＜220

45

10.4

M24

200 ≤ d＜224

50

15.5

200 ≤ d＜230

50

11.4

224 ≤ d＜250

56

17.5




×
